Виды опор освещения: конструкция, материалы, монтаж

1. Стальные опоры освещения

На сегодняшний день опоры освещения металлические из стали являются абсолютным лидером рынка. Для защиты от коррозии их обрабатывают методом горячего цинкования, что продлевает срок службы до 30–50 лет.

• Плюсы: Высокая прочность, относительно небольшой вес (по сравнению с ЖБИ), эстетичный вид, ремонтопригодность, устойчивость к сильным ветровым нагрузкам.

• Минусы: Подверженность коррозии при повреждении защитного цинкового слоя, более высокая стоимость по сравнению с железобетоном.

2. Алюминиевые опоры освещения

Используются преимущественно в парках, пешеходных зонах, на набережных и вокруг жилых комплексов бизнес-класса, где на первом месте стоит дизайн.

• Плюсы: Высокая устойчивость к коррозии, минимальный вес, высокая эстетика.

• Минусы: Высокая цена, меньшая механическая прочность по сравнению со сталью (легче деформируются при наезде транспорта).

3. Железобетонные опоры освещения (ЖБИ)

Классический советский вариант, который до сих пор активно применяется на магистральных сетях, в сельской местности и на промышленных предприятиях из-за своей дешевизны.

• Плюсы: Низкая цена, максимальная стойкость к агрессивной среде и химикатам, огромная несущая способность, не горят.

• Минусы: Огромный вес (сложная и дорогая транспортировка/монтаж), грубый и неэстетичный внешний вид, опасность для автовладельцев при ДТП (абсолютно жесткая конструкция).

4. Деревянные опоры освещения

В современных городах используются как временные опоры освещения, например, на период стройки. За счет своей дешевизны часто применяются в сельской местности.

• Плюсы: Низкая стоимость, диэлектрические свойства (безопасность при обрыве провода), легкость обработки, гибкость при ветровых ударах.

• Минусы: Ограниченный срок службы (даже с пропиткой), высокая пожароопасность, подверженность гниению и воздействию вредителей.

Сравнительная таблица опор освещения по типу материала:

На примере конструкции высотой 6 метров:

* Информация носит справочный характер и может отличаться в зависимости от параметров конкретного производителя и рыночной ситуации.

Ключевые выводы:

1. Экономическая целесообразность

Если важна минимальная цена за единицу и эстетика не имеет значения (промзоны, СНТ, сельские дороги), используются ЖБИ или деревянные опоры.

2. Городской стандарт

Оцинкованная стальная опора обеспечивает оптимальный баланс между ценой, весом, долговечностью и безопасностью конструкции. Данный тип опор освещения лидирует в закупках для современной городской среды.

3. Эстетика и долговечность

Алюминий выбирают для статусных объектов: ЖК бизнес-класса, набережные, парки. Такие опоры бывают востребованы из-за нулевой коррозии и визуальной привлекательности, несмотря на высокую цену закупки.

Виды металлических опор освещения по типу конструкции

Стальные опоры освещения на сегодняшний день являются самым востребованным решением, они отличаются по типу конструкции: бывают гранеными, трубчатыми и круглоконическими. Ниже подробнее разберем особенности разных типов.

Граненые опоры освещения (ОГК, СФГ)

Ствол таких опор изготавливается из листовой стали методом гибки, в результате чего конструкция приобретает грани (обычно 8 или 12). Наличие ребер жесткости делает стальные опоры прочными при минимальной толщине металла.

• Плюсы: Высокая прочность за счет ребер жесткости, малый вес, доступная цена.

• Минусы: Утилитарная конструкция без декоративной составляющей.

Круглоконические опоры (ОКК, НПК)

Имеют гладкое коническое сечение, сужающееся кверху. Производятся на специальных прокатных станах.

• Плюсы: Лаконичный внешний вид, минимальное аэродинамическое сопротивление (меньше раскачиваются от ветра), доступная цена.

• Минусы: Чуть меньшая несущая способность по сравнению с гранеными аналогами при равном весе.

Трубчатые опоры (ОТ, СФ)

Состоят из одной трубы или нескольких стальных труб разного диаметра, сваренных между собой. В сочетании с декоративными уличными светильниками используются как основа паркового освещения.

• Плюсы: Простота изготовления, высокая жесткость, привлекательный внешний вид, могут служить основой для декоративного освещения.

• Минусы: Большой вес и высокий расход металла, что увеличивает стоимость конструкции.

Силовые и несиловые опоры освещения: разделение по воспринимаемой нагрузке

Этот параметр критически важен при проектировании, так как он определяет, каким способом к опоре будет подводиться питающий кабель и какой вес она способна будет выдержать.

1. Силовые опоры освещения

Выдерживают значительные внешние нагрузки (от 400 до 3000 кг). Главное их отличие — возможность воздушной прокладки кабеля (СИП). Также на них можно размещать массивные рекламные щиты, дорожные знаки и низковольтные линии передач.

• Плюсы: Универсальность, колоссальная прочность.

• Минусы: Массивность, за счет большего диаметр основания, высокая металлоемкость и цена.

2. Несиловые опоры освещения

Предназначены исключительно для удержания веса уличного светильника и кронштейна. Подвод кабеля к ним осуществляется только подземным способом.

• Плюсы: Изящный и тонкий ствол, минимальный вес, низкая стоимость, отсутствие видимых проводов.

• Минусы: Невозможность использования для подвеса СИП или размещения дополнительных конструкций.

Способы монтажа опор освещения

От метода установки опор освещения зависит скорость монтажа, ремонтопригодность конструкции и общая смета проекта.

1. Прямостоечные опоры освещения

Опора представляет собой единый столб. Его нижняя (подземная) часть опускается непосредственно в подготовленный котлован и заливается бетоном.

• Плюсы: Не требуется дополнительно приобретать закладную деталь фундамента для установки.

• Минусы: Стоимость сопоставима с ценой фланцевой опоры с фундаментом, при этом ремонтопригодность низкая - если опору повредит автомобиль, придется демонтировать весь бетонный блок целиком или срезать наземную часть опоры, без возможности повторной установки новой конструкции на том же месте. За счет увеличенной длины (подземная часть прибавляет 1,5-2,5 метра) усложняется логистика.

2. Фланцевые опоры освещения

Состоят из двух частей: подземного фундамента (фланцевая закладная деталь) и непосредственно самой фланцевой опоры, которая крепится к фундаменту с помощью болтов или шпилек.

• Плюсы: Легкая замена надземной части за пару часов без разрушения фундамента, возможность регулировки наклона ствола.

• Минусы: Необходим точный подбор закладной детали.

Как правильно выбрать и купить опоры освещения: чек-лист эксперта

Чтобы система освещения служила долго и была безопасна, при покупке опор наружного освещения рекомендуем ориентироваться на следующие параметры:

• Ветровой район

Несиловые опоры освещения допустимо устанавливать в местах с с I по IV ветровой район.

Силовые опоры освещения выдерживают нагрузку с I по VIII ветровой район.

Важно, чтобы ветровой район был прописан в паспорте на изделие, так как в зависимости от параметров конкретного изделия максимальное значение может меняться.

• Климатическая зона

При диапазоне температур до -40С для изготовления опор освещения используется сталь Ст3, если температура допускается ниже, применяется сталь 09Г2С.

Данный параметр также указывается в паспорте на опору освещения.

• Высота опор освещения

Мы всегда рекомендуем опираться на проектную документацию.

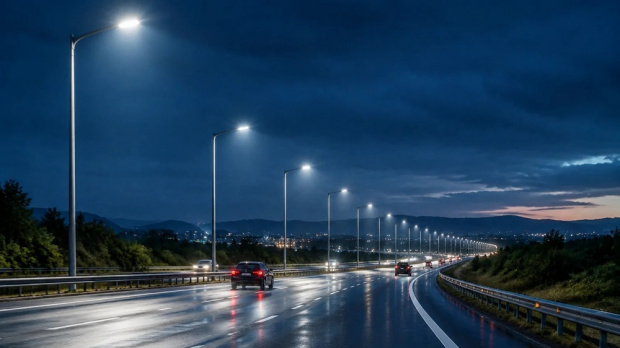

В среднем, для освещения дворов достаточно опор освещения высотой от 4 до 7 метров, для городских дорог - от 8 до 11 метров, для крупных развязок и стадионов используются высокомачтовые опоры высотой от 12 до 50 метров.

• Покрытие опор освещения

По требованию ГОСТа опоры уличного освещения обязательно покрываются горячим цинком, что обеспечивает длительную защиту от коррозии. Если необходимо окрасить опоры освещения, краска наносится на слой горячего цинка порошковым методом.

• Расстояние установки опор освещения

Расстояние между опорами наружного освещения (в профессиональной среде этот параметр называется шагом опоры) не выбирается случайным образом, а закладывается в проектной документации.

Основной критерий при расчете расстояния опор - обеспечение равномерной освещенности дорожного полотна или пешеходной зоны без образования «слепых» зон и без слепящего эффекта для водителей и пешеходов.

• Соответствие крепежных отверстий

Опора освещения содержит ряд крепежных отверстий – в основании (фланец опоры) и в месте крепления кронштейна. Размер фланца, посадочное место под кронштейн и размер отверстий под метизы не являются универсальными, при покупке опор освещения важно обратить внимание на то, чтобы комплектующие для опоры освещения (закладная деталь, кронштейн) точно подходили к параметрам приобретаемой опоры.

Купить опоры освещения на предприятии Декарт

Предприятие Декарт предлагает приобрести стальные опоры освещения по действительно низким ценам. На нашем предприятии вы можете купить опоры освещения как из наличия, так и заказать производство опор освещения.

В наличии на складе предприятия Декарт представлено около 7 000 опор освещения с комплектующими – если найдете аналогичные позиции из наличия дешевле, мы предоставим вам скидку.

 Преимущества покупки опор освещения на предприятии Декарт:

• Расширенная гарантия – до 3 лет вместо одного года

• Метизы в комплекте

• Большой ассортимент продукции в наличии

• Точное соблюдение сроков поставки

• Действительно низкие цены.

Остались вопросы? Свяжитесь с нами – менеджеры предприятия Декарт проведут консультацию и помогут подобрать опоры освещения с комплектующими под ваш проект.
