Опорные высотные металлические конструкции для организации защиты от дронов.
Организация защиты территории предприятия от дронов (БПЛА) включает несколько аспектов:
1. Обнаружение и мониторинг
Установка радиолокационных станций, оптико-электронных систем и специализированных комплексов для раннего выявления дронов.
2. Радиоэлектронная борьба
Применение систем подавления и блокировки сигналов управления и навигации (на продажу гражданским лицам наложены ограничения).
3. Физическая защита
Возведение защитных сооружений, металлических сеток и специализированных навесов над критически важными объектами.

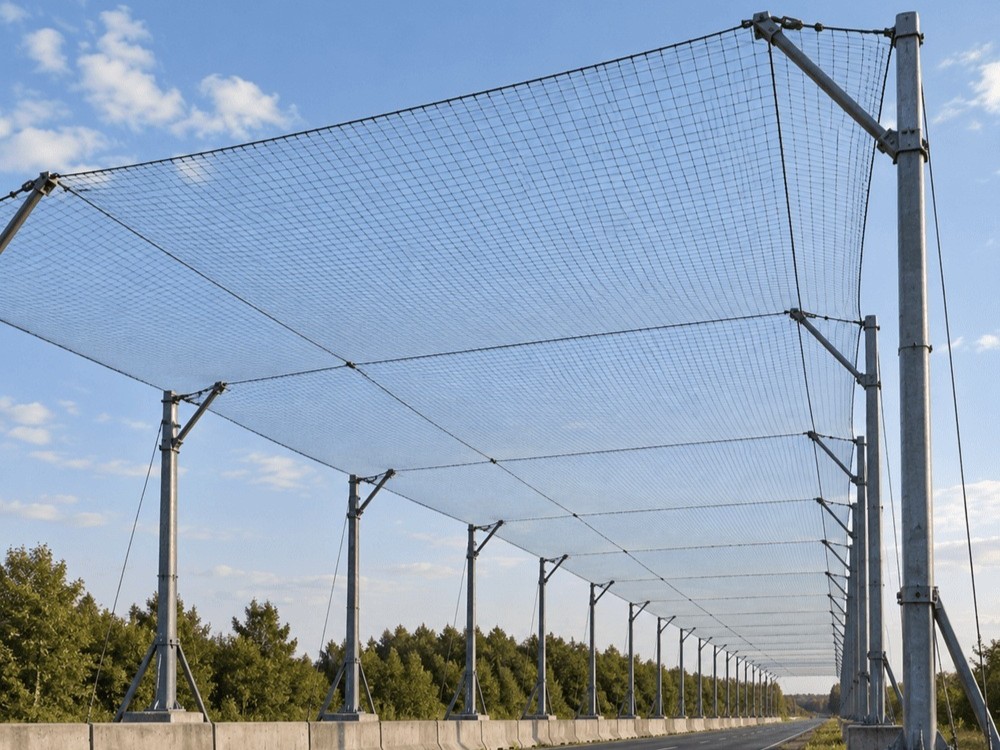

Сегодня мы поговорим о физической защите от БПЛА. Для организации барьера потребуются высокомачтовые опоры для сетки от БПЛА и сама стальная сетка.
Сетка для защиты от БПЛА
Сетка для пассивной защиты от БПЛА на предприятии проектируется не как обычное ограждение, а как инженерная защитная ограждающая конструкция. Её главная задача - принять на себя таранный удар, растянуть импульс кинетической энергии во времени и пространстве, а также предотвратить детонацию боеприпаса непосредственно на технологическом объекте.
В России проектирование таких систем регламентируется профильным документом СП 542.1325800.2024 («Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования»).
Какие параметры важно учесть при выборе защитной сетки от дронов (БПЛА)?
1. Выбор материала полотна
В зависимости от специфики защищаемого объекта применяются два основных типа сеток:
-
Металлические (стальные) сетки
Производятся из высокопрочной оцинкованной проволоки (ГОСТ Р 51285-99 или ГОСТ 5336-80) толщиной от 2.7 до 4 мм и более. Часто поставляются в виде жестких сварных карт (панелей) размером 2х3 метра.
Плюсы: Максимальная прочность, устойчивость к таранному удару и многократным атакам. Высокая ремонтопригодность.
Минусы: Тяжелый и дорогой монтаж, высокая нагрузка на несущие опоры, необходимость антикоррозийной защиты и заземления.
-
Синтетические (полимерные) сетки
Изготавливаются из высокопрочных полимеров (капрон, нейлон, ПЭТ) со специальными добавками (антипирены против горения и антистатики).
Плюсы: Легкие, не подвержены коррозии, обладают высокой эластичностью, не создают помех радиосигналам предприятия.
Минусы: При прямом подрыве выгорают и требуют полной замены пролета. Могут провисать под весом мокрого снега или наледи.
2. Размер ячейки полотна
|
Размер ячейки |
Назначение
|
| до 20х20 мм |
Защита от микродронов, ультралегких БПЛА, улавливание мелких осколочных боеприпасов |
| 40х40 мм – 50х50 мм |
Защита от скоростных дронов и коммерческих квадрокоптеров |
|
100х100 мм – 150х150 мм |
Защита от крупных БПЛА самолетного типа |
Опоры и мачты для установки защиты от БПЛА
При выборе высокомачтовой опоры для защиты от БПЛА, важно учитывать такие факторы как высота и несущая способность конструкции.
1. Высота опоры для защиты от БПЛА
Обычные стальные опоры изготавливаются высотой до 16 метров. Конструкции свыше 16 метров называются мачтами.
Высота стандартной стальной мачты составляет до 50 метров, однако для защиты от дронов мачта может быть увеличена до 70 метров в высоту.
2. Несущая способность мачты от БПЛА
Важно, чтобы высокомачтовая опора выдержала удар, не упала и не согнулась, для этого нужно учитывать несущую способность, которая может составлять от 300 кг до 3 тонн.
Максимальная нагрузка на мачту зависит от следующих параметров:
-
Толщины и марки стали
-
Диаметра ствола
-
Размеров и надежности закладной детали фундамента
-
Типа короны, если она установлена (стационарная, мобильная)
-
Типа конструкции (решетчатая / граненая / трубчатая).
Виды опор и мачт для защиты от БПЛА
В зависимости от типа конструкции можно выделить:
- Трубчатые стальные опоры
Применяются для защиты невысоких объектов (до 10 метров), таких как трансформаторные подстанции, насосные станции, технологические узлы.
Изготавливаются из толстостенных стальных труб круглого сечения. Фланцевое соединение позволяет быстро монтировать и демонтировать опору для переноса или замены.
- Граненые опоры и мачты
Применяются для защиты объектов высотой от 12 до 40 метров, таких как технические резервуары и газораспределительные узлы.
За счет граней (обычно 8 или 16) обладают повышенной жесткостью на изгиб и кручение при относительно небольшом весе. Листовая сталь проходит обязательное горячее цинкование для защиты от коррозии.
- Решетчатые мачты
Применяются для защиты объектов высотой от 20 до 80 метров, а также для создание сплошных защитных экранов большой протяженности.
Решетчатые мачты состоят из секций, сваренных из стальных уголков или труб. Имеют минимальную парусность, что критически важно, так как сама защитная сетка создает огромную ветровую нагрузку. Используются для удержания тяжелых систем тросового перехвата.
Вывод
Подводя итог важно отметить, что перед закупкой оборудования для физической защиты от БПЛА, такого как стальные сетки и высокомачтовые опоры, важно осуществить этап проектирования, при котором, с учетом места установки и возможной нагрузки, будут подобраны оптимальные характеристики и конструкция сеток и защитных мачт. Такой подход позволит обеспечить устойчивость конструкции при экстремальном воздействии.
